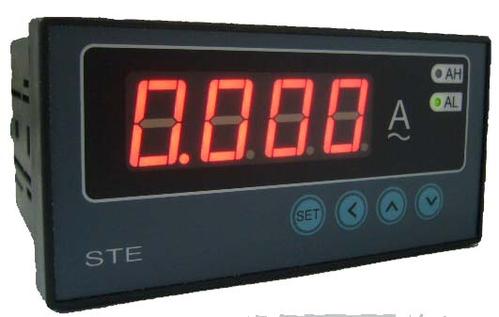

- 商品名稱：智能電壓表、電流表
- 添加時間：2020-05-28 10:39:29
介紹：
1、適用范圍
QX-300系列智能電壓表、電流表采用微處理器進行控制運算，配合不同的互感器可滿足可各種測量量程的要求，可對電壓電流進行高精度的顯示、控制及變送輸出。
2、功能特點
多重保護、隔離設計、抗干擾能力強、可靠性高
******的軟件平臺，具備二次開發能力，以滿足特殊的功能要求
智能電壓表、電流表具有自校準、人工校準和對傳感器修正的功能
完善的網絡通訊功能，與各種帶串行輸入/輸出的設備進行雙向通訊，組成網絡控制系統
3、主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.2S
測量范圍：-1999～9999
警報輸出：二限或四限，
警報方式、靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
電 源：開關電源 85～265VAC 功耗4W以下
4、型號說明
| 型 譜 | 說 明 | ||||||||
| QX -300 | 智能電壓、電流表 | ||||||||
| 外型尺寸 | A | 橫式160×80×125mm | |||||||
| A/S | 豎式80×160×125mm | ||||||||
| B | 方式96×96×110 mm | ||||||||
| C | 橫式96×48×110 mm | ||||||||
| C/S | 豎式48×96×110 mm | ||||||||
| D | 方式72×72×110 mm | ||||||||
| F | 方式48×48×110 mm | ||||||||
| 點數 | B□ | B0無輸出；B1-1個繼電器輸出 | |||||||
| 通 訊 輸 出 | P | 微型打印機 | |||||||
| R | 串行通訊RS232 | ||||||||
| S | 串行通訊RS485 | ||||||||
| 通 訊 輸 出 | P | 微型打印機 | |||||||
| R | 串行通訊RS232 | ||||||||
| S | 串行通訊RS485 | ||||||||
| 供 電 電 源 | 220VAC供電 | ||||||||
| W | DC24V供電 | ||||||||
| 輸 入 信 號 | AV ( ) | 交流電壓輸入，( )內記入輸入量程 | |||||||
| DV ( ) | 直流電壓輸入，( )內記入輸入量程 | ||||||||
| AA ( ) | 交流電流輸入，( )內記入輸入量程 | ||||||||
| DA ( ) | 直流電流輸入，( )內記入輸入量程 | ||||||||
型號舉例：QX -300CB2RAV（0-380V）
QX -300系列智能電壓表，輸入量程為交流0～380V，外形尺寸96×48×110mm，2個繼電器控制輸出，帶串行通訊接口RS232，供電電源220VAC。
